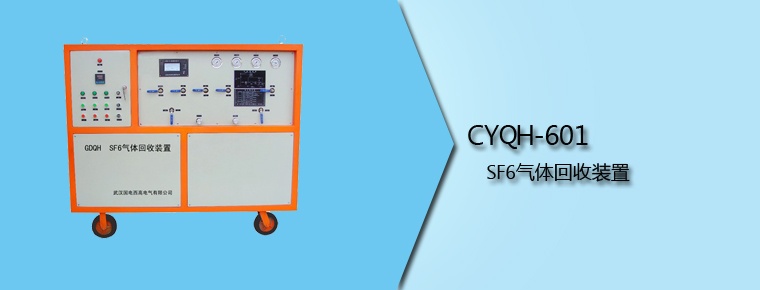

產品概述
執行標準：JB/DQ2588-90
本裝置系一體式回收裝置，有抽真空系統與壓縮系統、凈化系統、存儲系統及冷凝系統。
SF6氣體回收凈化充氣裝置是用于SF6氣體絕緣電器設備的制造廠，使用運行科研等部門，對各種電器設備進行抽真空，對電器設備充入SF6氣體，并從使用或試驗的電器中回收SF6氣體，同時進行凈化處理壓縮貯存到貯罐。回收裝置適用于各種電壓等級的SF6電器及GIS組合電器等。
該裝置按照電力部DL/T 662－1999《六氟化硫氣體回收裝置技術條件》標準，參考了世界著名品牌的產品，并采用最新國家專利技術研制開發的回收裝置，裝置由回收系統、充氣系統、抽真空系統、凈化系統、貯存系統組成，具有如下主要功能：
-
對裝置本機以及電器設備、貯罐、抽真空和真空度的測量
-
對電器設備中的氣體進行回收
-
對回收和回充的SF6氣體進行干燥、凈化處理
-
對SF6電器進行充氣
-
對電器中SF6氣體進行壓縮液態貯存
產品特點
-
采用國外公司先進原理及技術，設計先進，功能齊全，結構合理，操作簡潔明了。
-
壓縮系統引進國外壓縮技術的半封閉壓縮機，該機性能穩定使用壽命比以往大大延長。
-
抽真空系統采用雙級旋片式真空泵，真空速率快，系統中設有防止返回油裝置。
-
凈化系統采用美國尼爾公司原理過濾器，過濾器采用雙級內置式電加熱及內裝高效吸咐劑，凈化效果更顯著（無需頻繁更換吸附劑）
-
裝置電氣系統三相電源自動確認、調整
-
裝置控制系統最新專利技術的SF6專用儀表和閥門，同類產品儀表球閥更可靠。
-
貯存系統按用戶要求配置貯液罐。
-
設備采用風冷移動式，可在無外部水源情況下使用。
產品參數
形式：移動式、風冷式

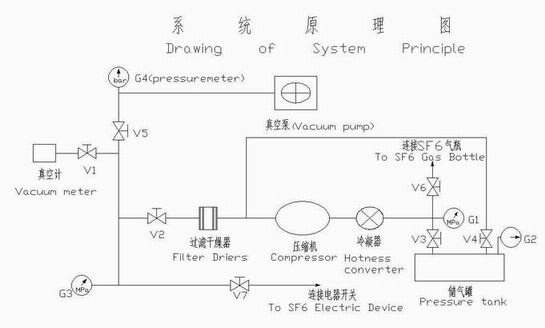

工作原理
-
使用壓縮機高壓冷凝液化SF6氣體。
-
熱交換器輔助氣體回收和回充
-
充氣時經緩沖－氣體充入
主要性能及技術參數
-
裝置極限真空度≤133Pa（特別要求可≤5Pa）
-
裝置抽真空速率55m3/h
-
裝置充氣初壓力＜133Pa（用戶要求自定）
-
裝置充氣終壓力≤0.8M Pa
-
裝置充氣速率＞6m3／h
-
裝置回收初壓力≤0.8M Pa
-
裝置回收終壓力＜1K Pa（標準為≤0.05MP或更高級≤10×133Pa）
-
裝置回收壓縮機速率14.7m3／h
-
裝置年泄漏率＜1%
-
裝置貯罐最高設計壓力4.0M Pa（特別需求可定制）
-
貯罐容積200L(200Kg)
-
貯存方式：常溫液態
-
噪聲≤75dB聲壓級
-
干燥過濾再生方式：真空再生加熱活化處理
-
電源：交流三相380V±10%、50Hz
-
裝置總功率＜XXKW
-
裝置重量：400kg
-
經一次回收后氣體濕度為80PPM（50kg為一次處理）
-
油份控制：＜8PPM，塵?？刂疲毫剑?UM（微米）
-
裝置連續無故障運行＞1000小時，累積無故障運行＞5000小時
功能
-
該設備能對SF6電器抽真空并測定真空度。
-
該設備能對SF6電器充入SF6氣體。
-
該設備能對SF6電器的氣體進行回收。
-
該設備能對回收的SF6氣體凈化處理。
-
該設備存儲SF6氣體。
裝置的主要組成部件
裝置的主要功能件有壓縮機、真空泵、制冷系統、干燥過濾再生器、加熱器、凈化器、過濾器、管道、閥門、儀表、電氣控制以及結構件，框架面板、走輪和貯罐等。
