產品概述

• 變壓器設計制造完成后，其內部結構和各項參數（Ci，Li, Ri）都固定了，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線應該相差不大；
• 當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；

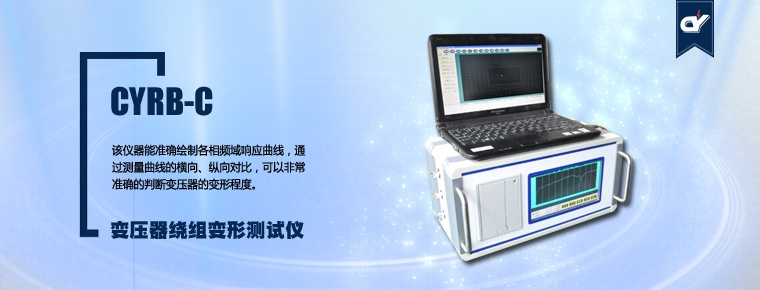

• 基于以上思想和先進的測量技術，本公司設計了變壓器繞組變形測試儀，該儀器能準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向?qū)Ρ?，可以非常?zhǔn)確的判斷變壓器的變形程度。
• 本儀器符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。

主要功能特點

• 采用先進的DDS掃頻技術；
• 采用高速，高集成化微處理器設計；
• 雙通道16位AD采樣；
• 自帶高亮度7寸彩色觸摸屏，亮度可調；
• 自帶熱敏打印機，可隨時打印數據，打印濃度可調；
• 最大可以保存120組測量數據，可隨時查閱數據或上傳至PC機；
• 有強大的上位機軟件，支持上傳數據、聯機測試、分析、打印和生成word文檔；
• 采用USB2.0接口；
• 主機尺寸：31cmX15cmX15cm；
• 主機重量： 4.0KG。
• 工作電源：AC220V±10%，(50±1)HZ ;
• 工作環境：-10℃～50℃ 濕度<90％ 無結露。

主要技術參數

• 設置兩種不同的掃描方式：線性掃描，分段掃描；

• 0.5KHZ-1MHZ 分辨率0.5KHZ 2000掃描點

• 50HZ-100HZ 分辨率 2HZ 25 點
• 100HZ-1KHZ 分辨率 20HZ 45 點
• 1KHZ -10KHZ 分辨率 50HZ 180點
• 10KHZ-100KHZ 分辨率 0.2KHZ 450點
• 100KHZ – 500KHZ 分辨率 0.5KHZ 800點
• 500KHZ – 1000KHZ 分辨率 1KHZ 500點
• 幅值測量范圍：(-100dB） - （+20dB）
• 幅值測量精度：0.1dB；
• 掃描頻率精度：小于0.01%；
• 信號輸入阻抗：大于1M Ω；
• 信號輸出阻抗：50 Ω；
• 同相測試重復率：99.5%；
