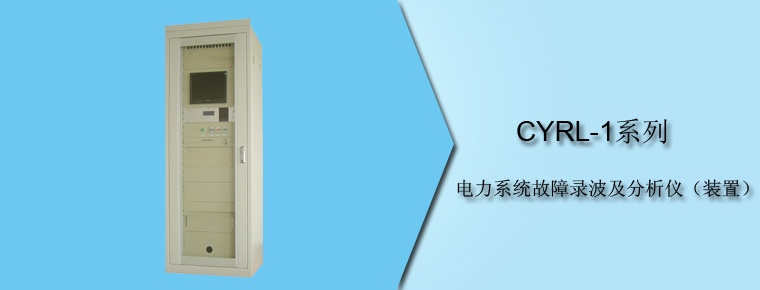

CYRL-1 系列電力系統故障錄波及分析儀（裝置）已廣泛地應用于電力系統，是記錄發電機、變壓器、電力輸送線路、電站、電廠的瞬態、穩態模擬量與事件量信息，監視電力系統運行，保存試驗數據，記錄和捕捉故障信息，為研究電網運行方式及評價保護裝置性能提供依據的重要儀器。它可廣泛應用于各種電壓等級輸變電線路、變壓器和保護等輸變電設備、發電機等發電設備的檢修、試驗、監測等電力系統中需要故障監測、波形和狀態記錄、分析的場合。
同時，CYRL-1 系列也適用于石油、化工等需要對流量、溫度、液位、壓力等傳感器信號進行動態監測、記錄的領域。
| 項目 | CYRL-1 系列電力故障錄波及分析裝置（屏柜） | |
| 輸入信號 |
模擬量32-96路； 事件量64-192路； 可以擴展至384路； 交流額定電壓：80V、130V、260V； 交流額定電流：1A、5A； 直流輸入通道：0-75mV、4-20mA、0-600V； |
|
| 采樣特性 |
1.瞬態記錄： 10KHz/ 5KHz/ 2.5Khz/ 1.25KHz可選； 2.觸發式穩態記錄： 50Hz； 3.連續式穩態記錄： 50Hz；不少于7天的歷史數據滾動刷新。 |
|
| 系統 | 嵌入式LINUX實時多任務操作系統，內存256M；120G硬盤可滾動存儲最新的1000次記錄。 | |
| 精度參數 |
16位A/D； 自動校準； 諧波分辨率≤99次； 開關事件分辨率≥0.1ms； 時鐘精度：內部時鐘精度：±1秒/天； 與GPS同步后時標精度：±100μs； |
|
|
50Hz； 25℃ 額定值電壓電流有效值、基波有效值：0.2%； 45-55Hz范圍內，25℃ 額定值電壓電流基波有效值：0.3%； 40-60Hz范圍內，25℃ 額定值電壓電流基波有效值：0.5%； |
||
| 試驗功能 |
發電機空載特性試驗； 發電機短路特性試驗； 勵磁機空載特性試驗； 滅磁特性試驗； 10%階躍試驗； 同期特性試驗； |
|
| 記錄方式 | 瞬態記錄、連續式穩態記錄、觸發式穩態記錄 | |
| 數據傳輸格式 | IEC60255-24: 2001電器繼電器 第24部分：電力系統數據交換的一般格式。 | |
| 通訊 |
RJ45 10/100M以太網； RS232經過MODEM撥號 |
|
| 起動方式 |
常規起動方式 計算量起動方式 模擬保護動作量起動錄波的方式 |
|
