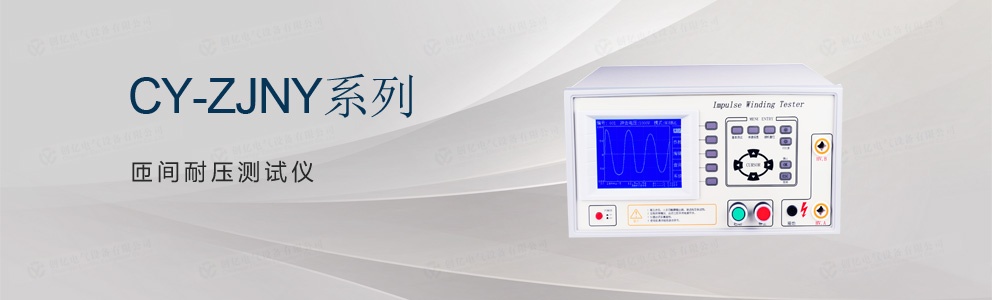

CY-ZJNY 系列匝間耐壓測試儀是高效的、非破壞性的對有線圈繞組的部件進行電氣試驗。其原理是對標準線圈繞組和被測試?yán)@組施加相同的脈沖電壓，比較兩者的瞬態波形，以測試被測線圈的品質。瞬態波形也就是線圈內發生的衰減振蕩的波形，他可同時判斷該繞組的電感、品質因素、繞組的圈數差及匝間短路情況，在有鐵芯的情況下，還可以判斷其材質的差別等。在施加高壓脈沖的情況下，電暈放電的發生還可以對絕緣不良進行判斷。總之，標志線圈品質的各個要素，可以在極短時間內檢查完成。
本廠生產的CY-ZJNY 系列匝間耐壓測試儀，采用專利技術的高穩定性高壓沖擊電源，大幅提高了儀器測試準確度。儀器通過微型計算機技術把波形的各種參數量化處理，再用直觀的波形進行顯示和判斷，操作簡單，判斷準確，自動化程度高。該儀器體積小，重量輕，便于攜帶。
|
型 號 |
CY-ZJNY |
|
|
脈沖電壓范圍 |
500V~5KV |
|
|
脈沖電壓精度 |
±5%±25V |
|
|
脈沖電壓步進 |
100V |
|
|
最小測試電感量 |
20uH |
|
|
高壓源控制 |
開關電源由MCU控制 |
|
|
沖擊次數 |
單次EXT（含多次1~99次）、連續INT |
|
|
觸發方式 |
手控Manual、腳控Foot control、 |
|
|
檢測判斷模式 |
面積；面積差；電暈放電量；相位 |
|
|
重復精度 |
面積±1%；面積差±1% |
|
|
聲響方式 |
不合格聲響；合格聲響；靜音；混合聲響 |
|
|
存儲波形能力 |
100個波形及其參數 |
|
|
液晶顯示 |
分辨率：320×240；5.1英寸；藍底白字 |
|
|
功率 |
40W |
50W |
|
電源輸入 |
220VAC±10% 50Hz±5% |
|
|
重量 |
約6.5Kg |
約10Kg |
|
尺寸 |
395(W)×180(H)×353(D) |
|
|
環境條件 |
使用溫度：10℃——30℃；使用濕度：20%——80%RH |
|
|
存儲溫度： 5℃——40℃：存儲濕度： 5%——90%RH |
||
|
特殊功能及參數 |
按用戶要求定制 |
|
