一、概述 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|

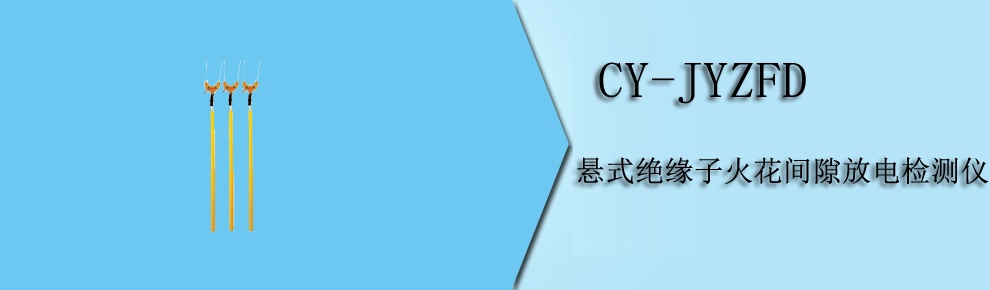

目前我國檢測絕緣子一般采用火花間隙方法,本產品是概據絕緣子兩端存在的電壓差的原理，火花間隙一般都是固定式，我司生產的電光火花間隙測量器，是根據電位等級可調固定式，操作桿頂端有可調角度測量頭。檢測絕緣子是，叉的一側與絕緣子的鋼帽接觸，另一側跨過被測絕緣子與相鄰絕緣子鋼帽或金屬接觸，間隙整定電壓放電產生火花放電，并發出放電響聲和燈光。若是絕緣子不良的（低值或零值），則分布在該絕緣子上的電位差點很小或者或等于零，就不能擊穿火花間放電，聽不到放電聲響，燈光也不亮，此種瓷瓶就為零值，應立即更換。 我司為了能使在檢測瓷瓶既分辨清晰，判斷正確特制了一種新型火花、燈光顯示測量器。帶電檢測35-500kV懸式絕緣子，用于發電廠、變電所、和輸電線路懸式絕緣子串檢測零值之用。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
二、操作方法 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
登桿前，將操作桿連接并調好球頭間隙，保持操作桿安全距離，系好安全帶進行檢測工作，燈亮有放電聲為良好絕緣子，不亮不放電為零值絕緣子。
各種電壓等級調整間隙距離見下表：
當測量35kV以上電壓等級的絕緣子串時，當發現同一串中的零值絕緣子達到下表情況時，應立即停止測量。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
三、試驗及總長度 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
操作桿的總長度、最短的有效長度、金屬接頭長度，手持部分長度，各部長度應符合下表規定。
10-500KV電壓等級操作桿，電氣性能符合下表規定
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
