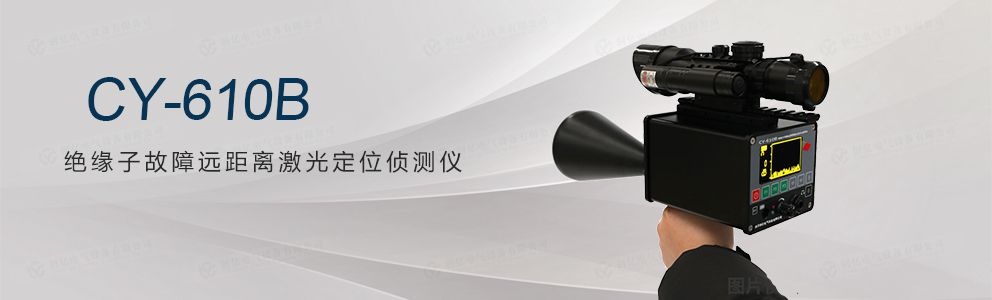

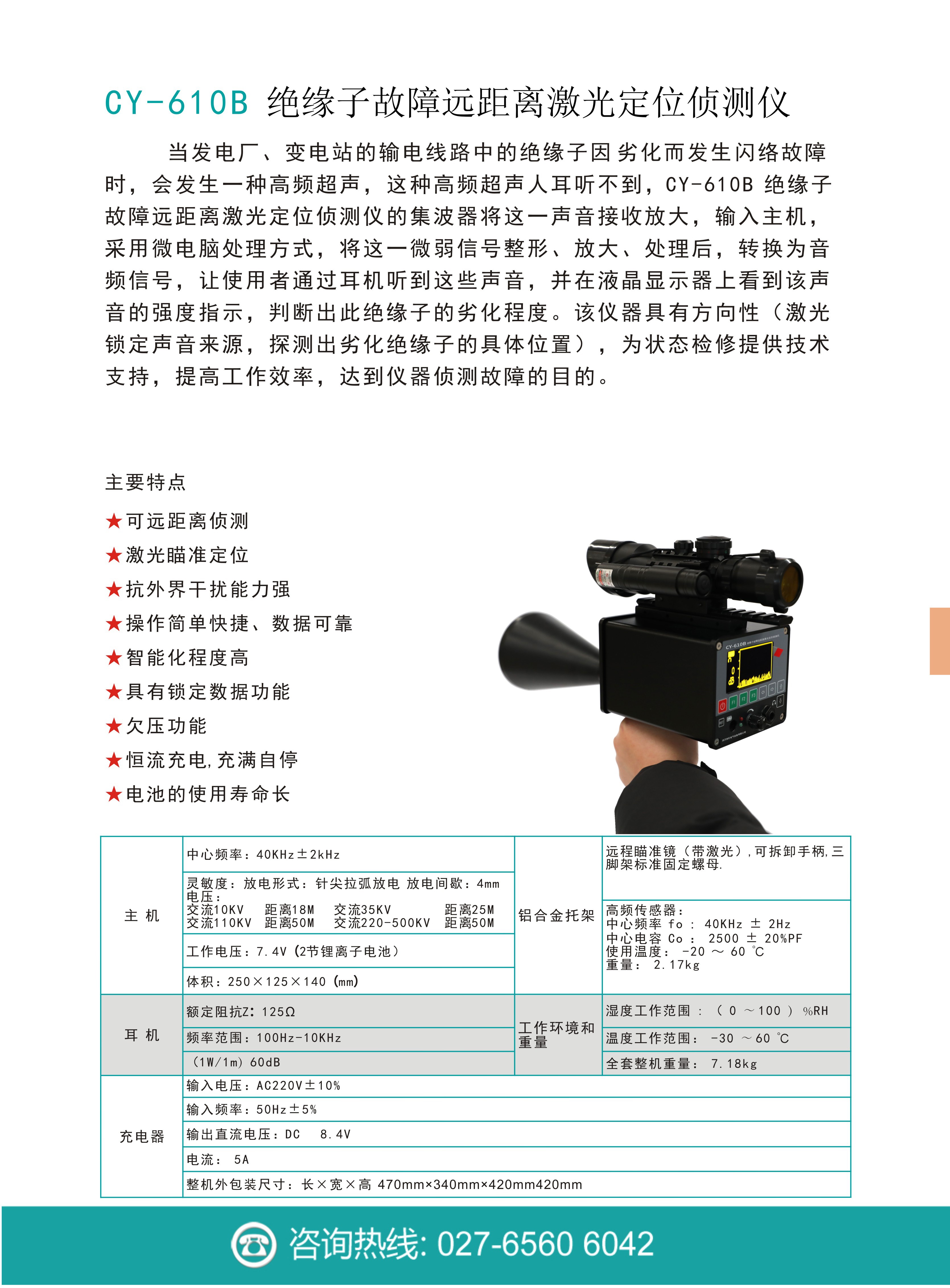

CY-610B 絕緣子故障遠距離激光定位偵測儀

點擊:

產品概述

高壓配電網及輸變電設備常因絕緣子劣化而發生閃絡、接地或瓷瓶爆破等故障，影響生產和人身安全。及時發現和排除絕緣子故障，對高壓輸變電線路的安全連續運行有著極大的重要性。目前常用的檢測方法有以下幾種：

火花叉法：是目前常用的檢測方法，該方法是根據火花叉與絕緣子接觸是否產生放電來判斷絕緣子好壞。
小球放電法：是目前較常用的檢測方法。該方法是通過測量絕緣子兩端的小球產生放電時的距離來分析絕緣子的電壓分布，從而判斷被測絕緣子是否正常。這種方法要頻繁調整小球距離，誤判率較大。
紅外熱像儀法：是目前比較先進的檢測方法。它是利用絕緣子表面的熱效應原理進行在線檢測的。這種方法對涂有半導體釉的防污絕緣子非常有效。因為此類絕緣子在線帶電運行時，正常絕緣子的表面電流較大，溫升較高，而劣質絕緣子的表面溫度比正常絕緣子低好幾度，用紅外熱像儀易于識別。但對于玻璃絕緣子或普通釉的瓷絕緣子，其正常表面溫度比劣質絕緣子表面溫度僅相差1℃左右，在復雜的氣候條件和現場環境下，測量及其困難，精度難以保證。
絕緣電阻法也是較先進的檢測方法：它是通過電流傳感器測得流經絕緣子兩端的泄露電流后，再以無線通訊的方式將測量結果傳輸?shù)叫畔⑻幚碇行倪M行信息集中處理，從而實現對絕緣子的遙測。但是該法存在的一個重大缺陷在于要在每一串絕緣子上安裝一套檢測裝置，成本過高在實際使用中用戶是難以承受的，且裝置的維護檢修須停電才能進行。
還有激光多譜勒振動法是利用已開裂絕緣子的振動中心頻率與正常時不同的特點，通過外力如敲擊鐵塔或?qū)⒊暡òl(fā)生器所產生的超聲波，用拋物型反射鏡對準被測絕緣子或用激光源對準被測絕緣子，以激起絕緣子的微小振動，然后將激光多譜勒儀發出的激光對準被測的絕緣子，根據對反射回來的信號的頻譜的分析，從而獲得該絕緣子的振動中心頻率值，據此判斷該絕緣子的好壞。但是由于該儀器對未開裂的絕緣子檢測無效的問題以及體積龐大、笨重，使用及維修復雜、造價高等缺點，限制了它的適用范圍。
超聲法：局部放電的聲波輻射出現在整個聲譜范圍中。聽聲音是可能的，但要取決于個人的聽覺能力。使用儀器來檢測聲譜中的超聲波具有幾個優點：儀器比人耳更靈敏，與操作員無關，而且在聲頻以上的頻率更具方向性。此外，利用儀器檢測超聲波可以去除環境中無用的噪聲，從而實現更精準的定位。

產品特點

檢測帶電運行絕緣子不明閃絡故障（多次跳閘合閘）。
合成絕緣子故障。
高壓接頭氧化放電偵測。
高壓設備刀閘接觸不良放電偵測。
電暈放電偵測。
污閃偵測。

技術參數

（一）主機

1. 靈敏度：

①　放電形式：針尖拉弧放電放電間歇：4mm

②　交流10KV 距離18M

③　交流35KV 距離25M

④　交流110KV 距離50M

⑤　交流220-500KV 距離50M

2. 工作電壓：7.4V（2節鋰離子電池）

3. 激光：

①　輸出波長：650nm 光束發散度：0.4mard

②　輸出功率：≤50mw 外形尺寸：16×0mm

4. 高頻傳感器：

①　中心頻率fo： 40KHz±2Hz

②　中心電容Co：2500±20%PF

③　使用溫度：-20～60℃

（二）耳機

1. 額定阻抗Z：125Ω

2. 頻率范圍：100Hz-10KHz

3. 靈敏度：（1W/1m）60dB

（三）充電器

1. 輸入電壓：AC220V±10%

2. 輸入頻率：50Hz±5%

3. 輸出直流電壓：DC 8.4V

4. 電流：5A

（四）工作環境

1. 濕度工作范圍：（0～100）%RH

2. 溫度工作范圍：-30～60℃
